熱拡散率の物性値一覧は？金属・樹脂・空気・水の特徴を解説！

いつも記事を読んでいただきありがとうございます！！！ これからもお役に立てる各情報を発信していきますので、今後ともよろしくお願いします(^^)/

熱拡散率の物性値一覧は？金属・樹脂・空気・水の特徴を解説！

熱を加えたとき、材料の温度がどの速さで全体へ広がるかを知りたい場面は少なくありません。

放熱部品の設計、断熱材の選定、加熱工程の検討、熱解析ソフトへの入力値などで重要になるのが熱拡散率です。

熱伝導率と混同されやすい数値ですが、熱拡散率は密度と比熱の影響も含めて、温度変化の伝わる速さを表します。

金属、樹脂、空気、水では値の大きさも温まり方も大きく異なるため、材料ごとの特徴を押さえて使い分けることが大切です。

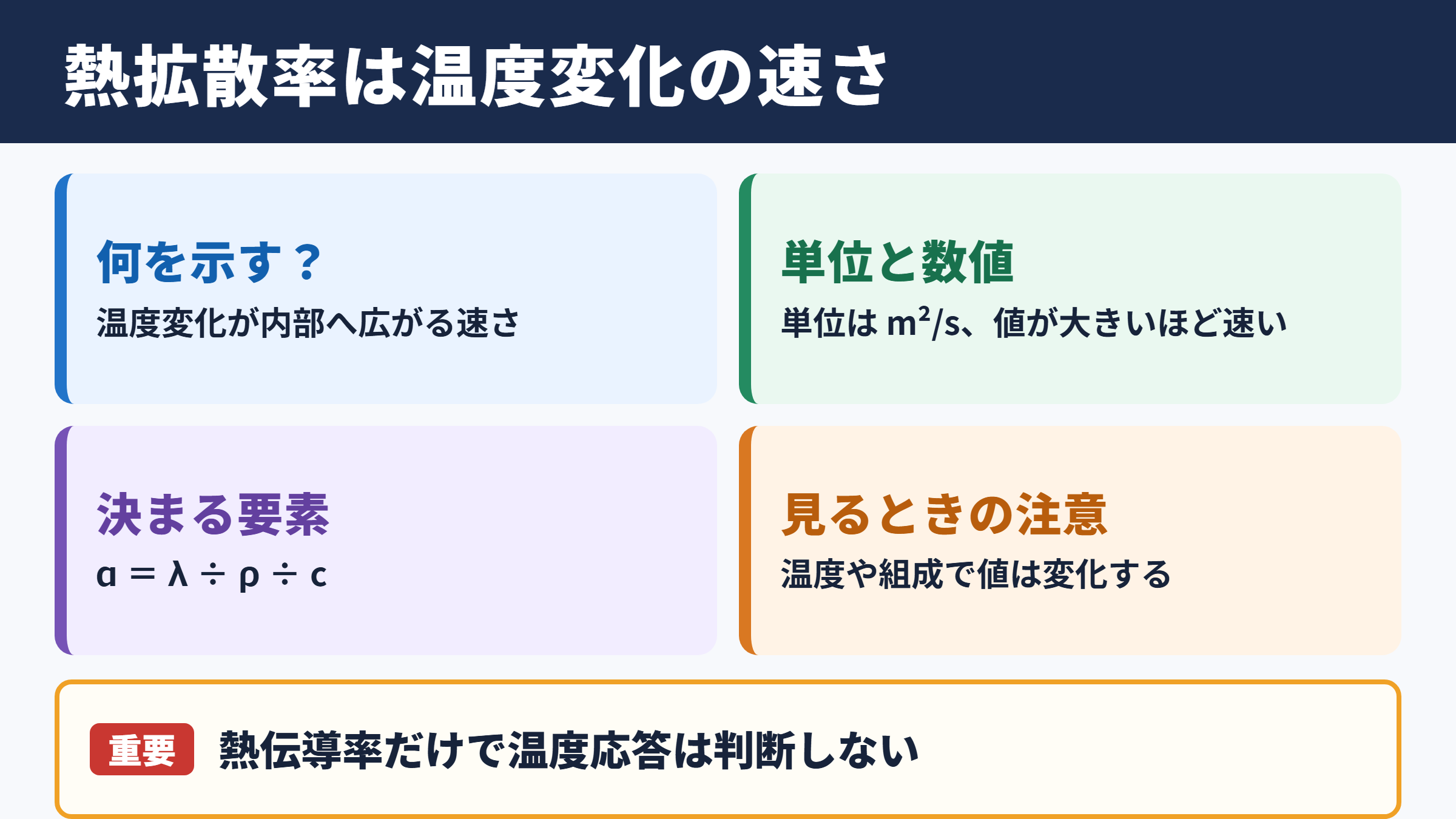

熱拡散率の意味と物性値の見方

それではまず熱拡散率の意味と、物性値を読む際の基本を解説していきます。

熱拡散率が表す温度変化の伝わりやすさ

熱拡散率とは、物体の内部で生じた温度変化がどの程度すばやく広がるかを示す物性値です。

単位は一般にm²/sで表され、数値が大きいほど、加熱や冷却による温度の変化が材料内へ速く伝わります。

たとえばアルミニウムの板の片側を温めると、反対側も比較的早く温かくなります。

一方で樹脂板は熱が広がりにくく、加熱した箇所と離れた箇所で温度差が残りやすい傾向です。

熱拡散率は、熱そのものの移動量ではなく、温度分布が均一化していく速度に関係する値として理解すると分かりやすいでしょう。

そのため、短時間の加熱試験や急冷工程、電子部品の瞬時的な発熱を検討する際に特に役立ちます。

熱伝導率と密度と比熱の関係

熱拡散率は、熱伝導率だけで決まる値ではありません。

材料が熱を伝える能力に加えて、どれほど熱を蓄えやすいかという性質も影響します。

熱伝導率が高い金属でも、密度や比熱が大きければ、熱拡散率が想定ほど高くならない場合があります。

逆に、熱伝導率が低い空気は密度が極めて小さいため、熱拡散率という観点では水より大きな値を示すことがあります。

熱伝導率だけを比較して材料の温度応答を判断すると、実際の現象とずれることがある点に注意が必要です。

測定条件によって変わる物性値

物性値一覧に載っている熱拡散率は、材料を比較する出発点として便利です。

ただし、値は温度、組成、含水率、結晶性、空隙率、繊維配向などによって変化します。

特に樹脂や複合材料では、グレードが異なるだけで熱伝導率や比熱が変わり、熱拡散率にも差が出ます。

水分を含んだ木材や断熱材では、乾燥状態のカタログ値をそのまま適用できないこともあります。

熱解析の精度を高めたい場合は、対象材料の実測値、メーカーの技術資料、信頼できる規格資料を照合すると安心でしょう。

金属の熱拡散率と放熱特性

続いては金属の熱拡散率と、放熱設計で押さえたい特徴を確認していきます。

代表的な金属の物性値一覧

金属は一般に熱伝導率が高く、熱拡散率も大きい材料群です。

ただし、純金属か合金か、温度が常温付近か高温域かによって数値は変動します。

材料	熱伝導率の目安 W m K	熱拡散率の目安 m² s	主な特徴
銅	約390	約1.1×10⁻⁴	熱を非常に速く広げやすい材料
純アルミニウム	約230	約9.5×10⁻⁵	軽量で放熱部品に使われやすい材料
アルミニウム合金	約120から180	約5.0から7.5×10⁻⁵	強度と加工性を両立しやすい材料
マグネシウム合金	約70から100	約4.0から6.0×10⁻⁵	軽量化用途で検討される材料
炭素鋼	約45から60	約1.2から1.6×10⁻⁵	銅やアルミより温度変化は遅め
ステンレス鋼	約15から25	約3.5から6.0×10⁻⁶	耐食性に優れるが熱は広がりにくい材料
チタン合金	約7から20	約2.0から6.0×10⁻⁶	高強度で熱拡散率は低めの材料
真鍮	約100から130	約3.5から4.5×10⁻⁵	加工性と熱伝導性のバランスがよい材料

放熱性能を短時間で発揮させたい場合、銅とアルミニウムは熱拡散率の高さで有利です。

ただし、材料費、重量、腐食環境、切削性、表面処理まで含めて選定する必要があります。

銅とアルミニウムの使い分け

銅は熱伝導率と熱拡散率の両方が高く、熱源から熱をすばやく逃がしたい箇所に適しています。

CPUクーラーのベース、ヒートパイプの部材、高出力電源の放熱板などで使われる理由もここにあります。

一方、アルミニウムは銅より熱性能では劣るものの、軽量で安価に加工しやすい点が魅力です。

フィンを多数設ける大型ヒートシンクでは、重量とコストを抑えやすいアルミニウムが選ばれる場面も多いでしょう。

接触熱抵抗やグリスの性能が悪いと、材料自体の熱拡散率が高くても期待通りの放熱効果が得られません。

部品同士の接合面まで設計対象に含めることがポイントです。

鋼材とステンレス鋼で起こる温度差

鋼材やステンレス鋼は構造材として優秀ですが、銅やアルミニウムほど熱を急速に広げる材料ではありません。

局所的に加熱される治具、金型、配管、溶接部では、熱源付近と周辺の温度差が大きくなりやすい傾向があります。

ステンレス鋼は耐食性を優先できる一方、温度の均一化には時間がかかりやすいため、加熱装置ではヒーター配置が重要になります。

食品設備や化学装置では、腐食対策を優先してステンレス鋼を選び、必要に応じて加熱時間や肉厚を調整します。

熱処理や溶接に関わる場合は、熱拡散率だけでなく熱膨張係数、比熱、相変態も合わせて検討するとよいでしょう。

樹脂と複合材料の熱拡散率

続いては樹脂と複合材料に見られる熱拡散率の特徴を確認していきます。

汎用樹脂の物性値一覧

樹脂は金属に比べて熱伝導率が低く、熱拡散率も小さい材料が中心です。

そのため、熱を遮りやすい反面、局所加熱による温度上昇が表面近くに残ることがあります。

材料	熱伝導率の目安 W m K	熱拡散率の目安 m² s	用途上の特徴
ポリエチレン	約0.3から0.5	約1.5から2.5×10⁻⁷	容器や配管で用いられる材料
ポリプロピレン	約0.1から0.2	約0.7から1.2×10⁻⁷	軽量で耐薬品性を持つ材料
ポリ塩化ビニル	約0.15から0.2	約0.8から1.1×10⁻⁷	配管材やシートに使われる材料
ABS樹脂	約0.15から0.2	約0.8から1.1×10⁻⁷	筐体や成形部品に多い材料
ポリカーボネート	約0.19から0.22	約1.0から1.3×10⁻⁷	透明性と耐衝撃性を持つ材料
ナイロン	約0.2から0.3	約0.9から1.5×10⁻⁷	吸湿状態で性質が変化しやすい材料
PTFE	約0.2から0.3	約0.8から1.2×10⁻⁷	耐薬品性と低摩擦性に優れる材料

樹脂の熱拡散率はおおむね10⁻⁷m²/sの領域で、一般的な金属より数百倍から千倍程度小さいことがあります。

ただし、樹脂の種類や成形条件で差があるため、一覧表は概略比較として利用するのが適切です。

フィラー添加による熱拡散率の変化

電子機器用の樹脂部品では、熱伝導性フィラーを配合して熱拡散率を高める工夫が行われます。

代表例は、窒化ホウ素、アルミナ、窒化アルミニウム、グラファイト、炭素繊維などです。

フィラーの種類だけでなく、粒径、充填率、形状、分散性、流動方向への配向が性能を左右します。

たとえば板状フィラーが一方向に並ぶと、面内には熱が広がりやすくても、厚み方向では性能が伸びにくい場合があります。

同じ材料名でも、射出成形品とシート材では熱拡散率の見え方が異なるため、実際の製品形状に近い試験片で評価することが望まれます。

断熱材として見る樹脂の利点

樹脂の低い熱拡散率は、放熱用途には不利に見えるかもしれません。

しかし、熱が伝わりにくい性質は断熱や火傷防止、結露抑制の用途で大きな利点になります。

工具のグリップ、家電の外装、配管の保温材、冷温部のスペーサーなどは、その代表例です。

発泡樹脂では内部の空気層によって密度が下がり、熱伝導率も小さくなります。

ただし、密度が下がると熱拡散率が単純に小さくなるとは限らないため、断熱性能の比較では熱伝導率と熱抵抗を優先して確認します。

短時間の温度応答を見るのか、定常状態での熱損失を見るのかによって、重視する物性値は変わるでしょう。

空気と水の熱拡散率の特徴

続いては空気と水について、気体と液体ならではの熱拡散率を確認していきます。

空気の熱拡散率と対流の影響

常温常圧付近の空気の熱拡散率は、およそ2.0から2.3×10⁻⁵m²/sが目安です。

熱伝導率は約0.025W m Kと低い一方で、密度が小さいため、熱拡散率は水より大きくなります。

ここで注意したいのは、実際の空気中では熱伝導だけでなく自然対流が起こりやすいことです。

温められた空気は軽くなって上昇し、冷たい空気と入れ替わるため、熱移動は単純な物性値だけでは決まりません。

空気層を断熱に利用する場合は、層を厚くしすぎて対流が起きると断熱効果が低下する可能性があります。

複層ガラスや断熱材の構造では、空気層の厚みや仕切りによって対流を抑える設計が採用されます。

水の熱拡散率と温まりにくさ

常温の水の熱拡散率は、およそ1.4から1.5×10⁻⁷m²/sです。

これは空気より小さく、金属と比べると大幅に小さい値になります。

水は比熱が大きいため、多くの熱を受け取っても温度が変化しにくい性質を持ちます。

パソコンの水冷装置、車両の冷却系、空調設備、温水タンクなどでは、水の大きな熱容量が活用されています。

ただし、水も温度差が生じると対流しやすく、容器内の流れが温度分布に大きく影響します。

空気と水と金属の比較

熱拡散率を比較すると、銅やアルミニウムなどの金属が非常に大きく、空気がその次に位置し、水と一般的な樹脂が低い領域に入ります。

物質	熱拡散率の目安 m² s	温度応答の印象	設計時の主な注意点
銅	約1.1×10⁻⁴	温度変化が非常に速い	重量とコスト、接触熱抵抗
アルミニウム	約9.5×10⁻⁵	温度変化が速い	合金種による差
空気	約2.2×10⁻⁵	伝導だけなら比較的速い	自然対流と放射の影響
水	約1.4×10⁻⁷	温度が変わりにくい	流動と対流、凍結の影響
汎用樹脂	約1.0×10⁻⁷	熱が広がりにくい	肉厚と局所過熱

空気は断熱材、水は冷却媒体、金属は熱を広げる部材として使われることが多いのは、それぞれの熱的な性質が異なるためです。

実際の熱移動では伝導、対流、放射が同時に起こるため、用途に応じた総合評価が必要になります。

熱拡散率を活用する設計と測定

続いては熱拡散率を設計や測定で活用する方法を確認していきます。

熱解析への入力と境界条件

有限要素法などの熱解析では、熱伝導率、密度、比熱を入力して非定常の温度変化を計算することが一般的です。

この三つの値から熱拡散率が決まり、部品内部で温度が広がる挙動に反映されます。

熱拡散率だけを入力できる解析条件では、熱容量に関する設定を別途確認する必要があります。

外気温、熱伝達率、発熱量、接触面、放射率といった境界条件が不適切なら、物性値が正しくても結果は信頼できません。

カタログ値を一つ入力して終えるのではなく、最悪条件と標準条件の両方で温度変化を確認すると、設計の余裕を把握しやすくなります。

代表的な測定方法と選び方

熱拡散率の測定には、レーザーフラッシュ法、周期加熱法、熱線法などが用いられます。

レーザーフラッシュ法は、試料の片面に短時間の熱を与え、反対面の温度応答から熱拡散率を求める方法です。

固体材料の測定で広く使われ、金属、セラミックス、樹脂などの比較に適しています。

一方で、液体や粉体、多孔質材料では、試料の保持方法や対流の抑制が測定精度に影響します。

測定結果を見る際は、数値だけでなく試験温度、試料寸法、測定方向、繰り返し回数まで確認することが大切です。

材料選定での実務的な確認事項

放熱部品を選定する際は、熱拡散率が高い材料を選べば必ず最適というわけではありません。

耐熱温度、電気絶縁性、難燃性、耐食性、強度、加工方法、調達性、価格も重要な判断要素になります。

電子部品の絶縁ケースでは、熱伝導性フィラー入り樹脂を用いながら、必要な絶縁性能を確保する設計が求められます。

断熱部材では、熱拡散率よりも定常状態の熱伝導率、施工後の隙間、吸湿による性能低下を重視する場合があります。

金型や治具では、温度を均一にしたいのか、熱を逃がしたいのかによって、アルミニウム合金と鋼材の選択が変わります。

目的となる温度変化の時間スケールを明確にすると、熱拡散率を使った材料比較がしやすくなるでしょう。

熱拡散率の物性値一覧のまとめ

熱拡散率は、材料内部で温度変化が広がる速さを示す重要な物性値です。

熱伝導率を密度と比熱で割った値であり、熱を伝える能力と熱をためる能力の両方を反映します。

銅やアルミニウムは熱拡散率が大きく、短時間で熱を広げる放熱用途に向いています。

鋼材やステンレス鋼は金属の中では低めで、局所加熱時には温度差が残りやすい特徴があります。

樹脂は一般に低い熱拡散率を持ち、断熱や熱遮断に有利ですが、局所的な過熱には注意が必要です。

空気は熱伝導率が低い一方で低密度のため、水より大きい熱拡散率を示します。

水は比熱が大きく、熱拡散率は低めですが、冷却媒体や蓄熱媒体として優れた働きをします。

実際の設計では、温度、材料組成、成形方向、対流、放射、接触熱抵抗まで考慮することが欠かせません。

物性値一覧は材料比較の有効な出発点として使い、最終判断では使用条件に近いデータと実測結果を組み合わせることが、精度の高い熱設計につながります。
