熱膨張係数は、温度変化によって材料の長さや体積がどの程度変わるかを示す重要な値です。
機械部品、電子基板、建築材料、配管などでは、わずかな伸び縮みが寸法不良や破損につながることもあります。
カタログで見かけるppmやKの意味、単位換算の方法を理解しておくと、材料選定や設計時の判断がしやすくなるでしょう。
この記事では、熱膨張係数の基本単位からppmへの換算、実務での計算例までをわかりやすく紹介します。

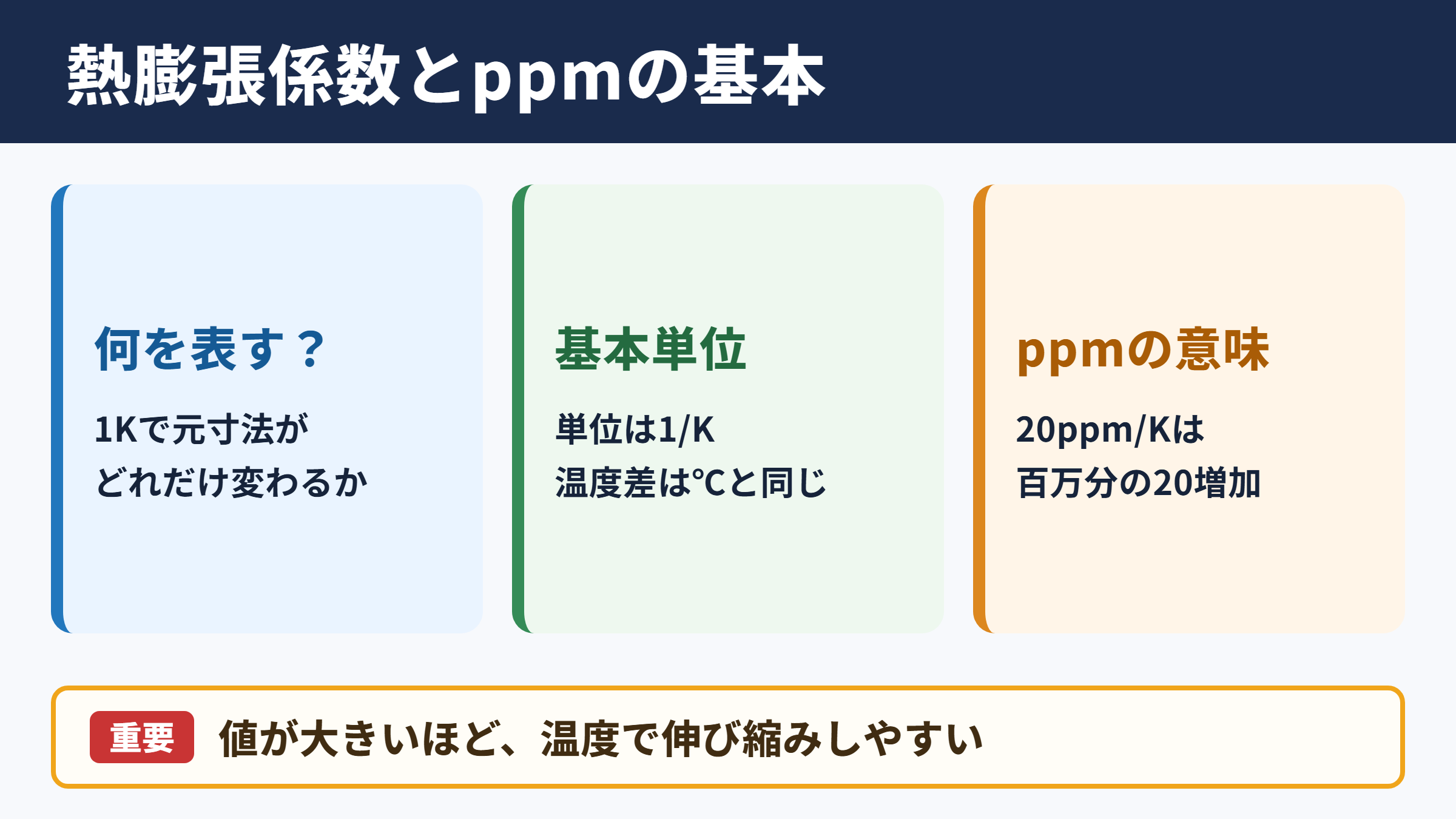

熱膨張係数の単位とppmの基本
それではまず、熱膨張係数の単位とppmの基本について解説していきます。
熱膨張係数が表す変化量
熱膨張係数とは、材料の温度が1Kまたは1℃変化したとき、元の寸法に対してどれほど伸び縮みするかを示す割合です。
線材、棒材、板材のように長さの変化を扱う場合は、一般に線膨張係数を使用します。
体積全体の変化を扱う場合には、体膨張係数という別の値が用いられます。
設計図面や材料表で熱膨張係数と記載されている場合、多くは線膨張係数を指します。
温度が上がれば多くの材料は膨張し、温度が下がれば収縮します。
ただし、材料の種類や温度帯によって変化の度合いは異なり、特殊な合金では膨張が非常に小さいものもあります。
熱膨張係数は、温度変化による寸法変化を予測するための指標です。
値が大きい材料ほど、同じ温度変化でも伸び縮みが大きくなります。
基本単位である毎ケルビン
熱膨張係数の国際単位系での表し方は、毎ケルビンです。
HTML上では1/KやKのマイナス1乗と表記されることがありますが、意味としては温度が1K変化したときの割合を示します。
温度差を扱う計算では、1Kの差と1℃の差は同じ大きさです。
たとえば20℃から30℃までの変化は10℃ですが、ケルビンで考えても10Kの変化となります。
そのため、日常的な設計計算では温度差を℃で扱っても問題ありません。
絶対温度としての温度そのものと、温度差としての変化量を混同しないことが大切です。
ppm表記の意味
ppmは百万分の一を意味する表現で、parts per millionの略です。
熱膨張係数では、1Kあたりにどれだけ百万分率で変化するかを表します。
たとえば20ppm/Kであれば、温度が1K上がったとき、元の長さが百万分の20だけ増えるという意味になります。
1ppmは0.000001に相当するため、1ppm/Kは1×10のマイナス6乗毎Kと同じです。
| 表記 | 意味 | 数値表現 |
|---|---|---|
| 1ppm/K | 1Kあたり百万分の1の変化 | 0.000001/K |
| 10ppm/K | 1Kあたり百万分の10の変化 | 0.000010/K |
| 20ppm/K | 1Kあたり百万分の20の変化 | 0.000020/K |
| 1×10のマイナス6乗/K | 1ppm/Kと同じ変化率 | 0.000001/K |
ppmと毎ケルビンの単位換算
続いては、ppmと毎ケルビンの単位換算を確認していきます。
ppmから小数への変換
ppmを小数の熱膨張係数へ変換する場合は、ppmの数値を100万で割ります。
たとえばアルミニウムに近い23ppm/Kという値は、0.000023/Kとなります。
指数表記では2.3×10のマイナス5乗/Kです。
計算ソフトや表計算ソフトでは、小数表記または指数表記を使う場面が多いでしょう。
ppmから毎ケルビンへの換算式
熱膨張係数 ＝ ppmの値 ÷ 1000000
23ppm/K ＝ 23 ÷ 1000000 ＝ 0.000023/K
ゼロの数を数え間違えると、計算結果が大きくずれるおそれがあります。
単位を入力する前に、ppmが百万分の一であることを確認すると安心です。
小数からppmへの変換
小数表記からppmへ戻すときは、反対に100万を掛けます。
0.000012/Kであれば、1000000を掛けて12ppm/Kです。
材料メーカーの技術資料ではppm/Kが多く、解析ソフトでは1/Kの小数値が求められることがあります。
異なる資料の数値を比較する際は、単位を統一してから判断することが欠かせません。
特に10のマイナス6乗と10のマイナス5乗を見誤ると、熱変位が10倍違ってしまいます。
温度差における℃とKの扱い
熱膨張係数の計算では、温度差だけを扱う限り、℃とKは同じ数値として扱えます。
室温20℃から80℃まで加熱する場合、温度差は60℃です。
ケルビンで表しても293Kから353Kとなり、差は60Kです。
一方で、20℃そのものを20Kと扱うことはできません。
ケルビンは絶対温度であり、0Kは絶対零度を示します。
計算式に入れるのが温度そのものなのか、温度差なのかを確認する習慣が必要です。
熱膨張の実務計算で使うのは、多くの場合で温度差です。
温度差であれば、60℃と60Kは同じ値として使用できます。
線膨張係数を使った計算方法
続いては、線膨張係数を使った計算方法を確認していきます。
基本となる計算式
長さの変化量は、元の長さ、線膨張係数、温度差を掛け合わせて求めます。
記号で表すと、長さの変化量は元の長さ×線膨張係数×温度差となります。
元の長さにはmm、mなどの単位を使えますが、結果も同じ長さの単位で出ます。
たとえば元の長さをmmで入力すれば、変化量もmmで求められます。
線膨張の計算例
長さ1000mmのアルミニウム部材を考えます。
線膨張係数を23ppm/K、温度差を40℃とすると、変化量は1000×0.000023×40です。
計算結果は0.92mmとなります。
1mの部材で約1mm近く変化するため、精密な組立品では無視できない量でしょう。
長い部材ほど、また温度差が大きいほど、熱による寸法変化も大きくなります。
実務で起こりやすい計算ミス
よくあるミスは、ppmのまま23という数値を式に入れてしまうことです。
この場合は23ppm/Kを0.000023/Kへ変換してから計算しなければなりません。
もう一つの注意点は、基準となる元の長さです。
加工後の寸法、常温時の寸法、組付け時の寸法のどれを基準にするかで、評価の意味が変わります。
温度20℃で測定した寸法を基準にするなら、温度差も20℃からの変化として考えます。
材料の一部だけが加熱される場合は、均一な温度分布を前提とした簡易計算では不足することもあります。
複数材料を組み合わせる場合
異なる材料を固定して組み合わせると、熱膨張係数の差によって内部応力が生じます。
たとえばアルミニウムと鋼材を強く固定した場合、加熱時にはアルミニウム側がより大きく伸びようとします。
その差が拘束されると、反り、ゆがみ、接着層のはく離などの原因になることがあります。
異材接合では、材料ごとの熱膨張係数だけでなく、使用温度範囲も同時に確認する必要があります。
| 比較項目 | 膨張係数の差が小さい場合 | 膨張係数の差が大きい場合 |
|---|---|---|
| 温度変化時の変位差 | 小さくなりやすい | 大きくなりやすい |
| 接合部への負担 | 抑えやすい | 増えやすい |
| 設計上の対応 | 通常の公差検討 | 逃げ構造や柔軟部の検討 |
| 確認すべき事項 | 使用温度と寸法 | 温度分布と拘束条件 |
材料別の熱膨張係数の目安
続いては、材料別の熱膨張係数の目安を確認していきます。
金属材料に見られる傾向
金属材料は種類によって熱膨張係数が大きく異なります。
一般的な鋼材はおよそ11から13ppm/K程度で、ステンレス鋼は種類によって16から18ppm/K程度が目安です。
アルミニウムはおよそ23ppm/K前後であり、鋼材より大きく伸び縮みします。
銅も比較的大きく、17ppm/K前後が目安として知られています。
ただし、正確な値は合金成分、熱処理状態、測定温度によって変動します。
材料表に掲載された代表値は便利ですが、保証値や設計値と同じとは限りません。
樹脂とガラスに見られる傾向
樹脂は金属より熱膨張係数が大きい傾向にあります。
特に汎用樹脂は、温度変化による寸法変化を十分に考慮しなければなりません。
ガラスは種類によって差が大きく、低膨張ガラスは温度変化に強い用途で活用されています。
電子機器では、ガラス、樹脂、金属、セラミックスが同じ製品内に使われることも珍しくありません。
部品ごとの膨張差を把握しないまま固定すると、温度サイクル試験で不具合が現れる可能性があります。
代表的な材料の比較
以下の値は常温付近における一般的な目安です。
用途や仕様書に使う場合は、必ずメーカーのデータシートや規格値を確認してください。
| 材料 | 線膨張係数の目安 | 特徴 |
|---|---|---|
| 炭素鋼 | 11から13ppm/K程度 | 機械構造で広く使用される |
| ステンレス鋼 | 16から18ppm/K程度 | 種類による差がある |
| アルミニウム | 23ppm/K程度 | 軽量で熱変位が比較的大きい |
| 銅 | 17ppm/K程度 | 導電部品や配管で使用される |
| ガラス | 数ppm/Kから十数ppm/K程度 | 種類による違いが大きい |
| 樹脂 | 数十ppm/K以上の場合が多い | 配合材により変化する |
材料比較では、熱膨張係数の大小だけで結論を出さないことが重要です。
強度、熱伝導率、加工性、湿度による変化、コストも含めて選定しましょう。
温度範囲と測定条件の注意点
続いては、温度範囲と測定条件の注意点を確認していきます。
熱膨張係数が一定ではない理由
熱膨張係数は、すべての温度帯で完全に一定となる値ではありません。
一般に温度が変わると原子や分子の振動状態も変化するため、膨張の度合いも少しずつ変わります。
材料データには20℃から100℃の平均値、あるいは特定温度での瞬間的な値が掲載されることがあります。
どの温度範囲で測定された係数なのかを確認しなければ、計算の前提がずれてしまいます。
高温域や低温域で使用する部品は、常温の代表値だけで判断しないことが大切です。
平均線膨張係数と瞬間線膨張係数
平均線膨張係数は、ある温度範囲全体における平均的な伸びを表す値です。
一方で瞬間線膨張係数は、ある温度における微小な温度変化に対する値として考えられます。
一般的な部品設計では、使用温度範囲に対応する平均値を使うことが多いでしょう。
厳密な熱解析や精密計測では、温度ごとの係数変化を取り込む場合もあります。
資料に単に熱膨張係数と書かれているときは、平均値なのか測定値なのかを確認すると安心です。
湿度や加工状態の影響
樹脂、木材、複合材料などは、温度だけでなく湿度によっても寸法が変化することがあります。
そのため、寸法変化のすべてを熱膨張だけで説明できるとは限りません。
また、金属材料でも圧延方向、残留応力、熱処理、組織の違いが測定結果に影響する場合があります。
測定器の校正状態、試験片の形状、加熱速度なども結果に関係します。
高精度な評価では、数値そのものに加えて測定条件を記録することが重要です。
確認したい測定条件の例
測定温度範囲、昇温速度、試験片の方向、湿度条件、測定方法を確認します。
同じ材料名でも条件が異なれば、掲載される熱膨張係数に差が出ることがあります。
設計と品質管理での活用場面
続いては、設計と品質管理での活用場面を確認していきます。
寸法公差の検討
精密部品では、室温で公差内に入っていても、使用環境の温度で寸法が変わることがあります。
軸と穴のはめあい、ガイド部、位置決め部などでは、熱変位を見込んだ公差設計が必要です。
部品の基準温度と使用温度が離れているほど、熱膨張係数の影響は大きくなります。
測定時の温度が基準温度から外れている場合も、測定結果の補正を検討する場面があります。
高精度な寸法管理では、部品だけでなく測定器や治具の熱膨張にも注意が必要です。
電子部品と基板の信頼性
電子機器では、半導体、基板、はんだ、封止樹脂などが組み合わされています。
これらの熱膨張係数が大きく異なると、温度変化の繰り返しで接合部に負担がかかります。
はんだクラック、基板の反り、パッケージの割れなどは、膨張差が関係する代表的な問題です。
材料の熱膨張係数を近づける、応力を逃がす構造にする、柔軟な接着材を採用するといった対策が考えられます。
配管と建築設備の伸縮対策
長い配管やレール、外装材では、温度変化による伸び縮みが累積します。
短い部材では小さな変化でも、数十mの長さになると数mmから数cm規模に達する可能性があります。
そのため、配管設備では伸縮継手やループ配管、支持方法の工夫が採用されます。
建築設備や屋外設備では、夏と冬の温度差、日射、施工時の温度も考慮したいところです。
熱膨張対策は、材料の選定だけで終わりません。
部品形状、固定方法、すき間、接合方法、使用環境まで一体で考えることが品質向上につながります。
熱膨張係数の単位と換算のまとめ
熱膨張係数の単位は、毎ケルビンで表されるのが基本です。
ppm/Kは百万分の一毎ケルビンを意味し、1ppm/Kは0.000001/Kに相当します。
ppmから小数へ換算するときは100万で割り、小数からppmへ換算するときは100万を掛けます。
温度差の計算では、1℃の変化と1Kの変化は同じ値として扱えます。
ただし、温度そのものと温度差は別の概念なので、計算式へ入力する対象を確認しましょう。
熱膨張による長さの変化は、元の長さ、線膨張係数、温度差から求められます。
材料の熱膨張係数は温度範囲や測定条件によって変わるため、設計では使用環境に合ったデータを選ぶことが重要です。
異なる材料を組み合わせる場合には、膨張差による反りや応力にも目を向ける必要があります。
単位換算と計算の基礎を押さえれば、寸法公差、電子部品、配管、精密測定など幅広い場面で適切な判断につながるでしょう。
