引張強度は、材料が引っ張られたときにどこまで耐えられるかを示す重要な強度指標です。
機械部品、ボルト、ワイヤー、鋼材、樹脂製品などの設計では、荷重だけを見るのではなく、断面積との関係から応力を計算する必要があります。
計算式そのものは比較的シンプルですが、単位の換算、断面形状、最大荷重の扱いを誤ると、評価結果が大きく変わることもあります。
この記事では、引張強度の基本公式から断面積の求め方、具体的な計算例、実務で確認したい注意点までをわかりやすく解説します。

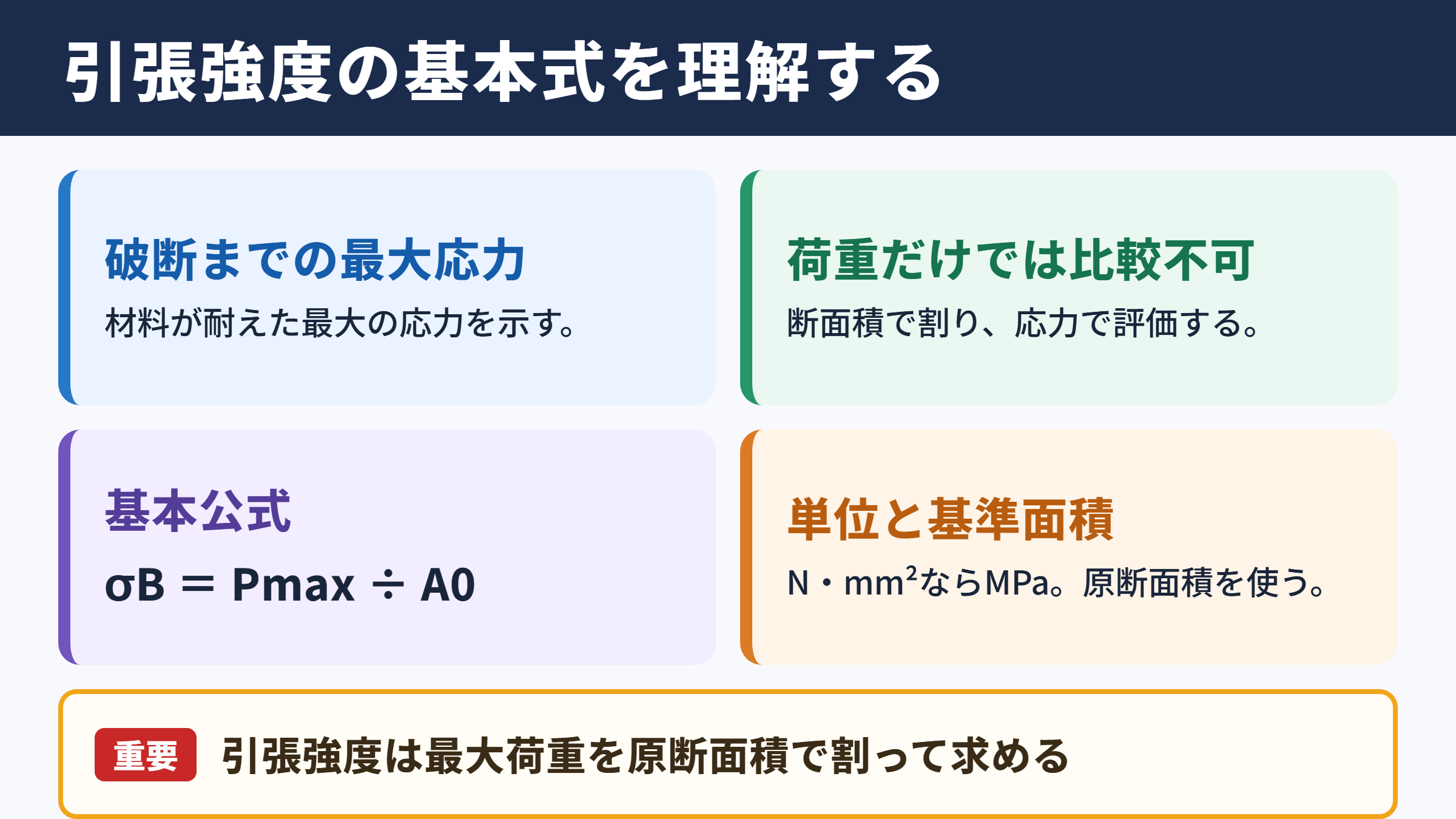

引張強度の計算式と基本の考え方
それではまず引張強度の計算式と、荷重および断面積の関係について解説していきます。
引張強度が示す材料の限界
引張強度とは、試験片や部材を引っ張った際に、破断するまでに耐えた最大の応力を表す値です。
一般には最大引張強さ、抗張力と呼ばれることもあり、材料選定や安全性の確認に活用されます。
荷重の大きさだけでは材料の強さを比較できないため、荷重を断面積で割って応力として評価することが基本です。
たとえば太い棒と細い棒に同じ荷重を加えた場合、細い棒のほうが単位面積あたりに受ける負担は大きくなります。
この単位面積あたりの力が応力であり、引張強度を理解する中心となる考え方です。
引張強度が高い材料は大きな引張荷重に耐えやすい傾向がありますが、粘り強さや疲労強度、耐食性まで同じように優れるとは限りません。
用途に応じて複数の機械的性質を確認する姿勢が大切です。
荷重と断面積から求める基本公式
引張強度は、最大荷重を元の断面積で割ることで求めます。
引張強度 ＝ 最大荷重 ÷ 元の断面積
σB ＝ Pmax ÷ A0
σBは引張強度、Pmaxは試験中に記録された最大荷重、A0は引張試験前の原断面積を意味します。
引張強度の単位にはMPaがよく使われます。
1MPaは1平方ミリメートルあたり1ニュートンの力に相当するため、荷重をN、断面積をmm²でそろえれば、計算結果をそのままMPaとして扱えます。
Nとmm²を使用する組み合わせは、実務で最も扱いやすい単位系です。
なお、引張試験では材料が伸びるにつれて断面積が小さくなりますが、通常の引張強度は試験前の原断面積を基準に計算します。
変形後の面積を使う真応力とは意味が異なるため、混同しないよう注意しましょう。
引張強度と降伏点の違い
引張強度と混同されやすい指標に、降伏点または耐力があります。
降伏点は、材料が弾性変形の範囲を超え、荷重を取り除いても元の形状へ完全には戻らなくなる境目を表します。
一方の引張強度は、破断前に材料が耐えた最大の応力です。
構造部材の設計では、破断まで使い切ることを前提にせず、降伏を避けるために耐力を基準として許容応力を設定する場面が多くあります。
ボルトやシャフトなどでは、引張強度が高くても降伏強さが必要水準に達していなければ、変形による不具合が起こる可能性があります。
引張強度は破断に至る前の最大応力を示す値です。
安全設計では、引張強度だけで判断せず、降伏点、耐力、使用環境、安全率を合わせて確認することが重要です。
断面積の求め方と形状別の計算
続いては断面積の求め方と、形状ごとに確認したい計算のポイントを見ていきます。
丸棒と丸線の断面積
丸棒や丸線の断面積は、直径から円の面積を求めます。
円形断面積 ＝ π × 直径² ÷ 4
A ＝ πd² ÷ 4
直径10mmの丸棒であれば、断面積はおよそ78.5mm²です。
この丸棒に15,700Nの最大荷重が加わった場合、引張強度は15,700Nを78.5mm²で割り、およそ200MPaとなります。
直径は二乗で面積に影響するため、測定値が少し変わるだけでも計算結果は無視できない差になります。
直径測定にはノギスだけでなく、必要に応じてマイクロメータを使うと精度を確保しやすくなります。
表面にめっきや塗膜がある材料では、どの状態の直径を基準にするかも事前に決めておきましょう。
板材と平角材の断面積
板材や平角材では、幅と厚さを掛け合わせて断面積を求めます。
長方形断面積 ＝ 幅 × 厚さ
A ＝ b × t
幅25mm、厚さ4mmの板材であれば、原断面積は100mm²です。
最大荷重が30,000Nなら、引張強度は300MPaと計算できます。
板材では端部のバリ、板厚のばらつき、幅方向の測定位置によって実際の断面積が異なる場合があります。
薄板ほど板厚誤差の影響を受けやすいため、複数箇所を測定して平均値を使う方法が有効です。
特に圧延材は厚みの公差が性能評価へ影響するため、図面寸法だけで計算せず、実測値を確認することが望ましいでしょう。
中空材と複雑な断面の扱い
パイプのような中空材では、外径の円面積から内径の円面積を差し引いて金属部分の断面積を求めます。
外径D、内径dの場合は、πに外径の二乗から内径の二乗を引いた値を掛け、4で割る計算です。
異形材、溝形鋼、複雑な抜き形状の部品では、CADの断面積機能を使う方法もあります。
ただし、CAD上の理論値と実物の寸法が一致するとは限りません。
加工後の穴、ねじ部、切欠きなどがある場合は、最も弱くなる断面で評価する必要があります。
引張荷重が伝わる経路上で最小となる有効断面積を見落とすと、部品の安全性を過大評価するおそれがあります。
| 断面形状 | 断面積の式 | 確認したい寸法 |
|---|---|---|
| 丸棒 | πd²÷4 | 直径 |
| 板材 | 幅×厚さ | 幅、厚さ |
| パイプ | π×外径²－内径²÷4 | 外径、内径 |
| ねじ部 | 有効断面積を使用 | 谷径、ねじ規格 |
| 穴あき板 | 幅－穴径×厚さ | 最小残存幅 |
荷重の単位換算と計算時の注意点
続いては荷重の単位換算と、計算結果を正しく読むための注意点を確認していきます。
NとkNの換算方法
引張試験機の表示では、NのほかkNが使われることも少なくありません。
1kNは1,000Nであるため、kNで表示された荷重をNへ換算するときは1,000を掛けます。
たとえば最大荷重が25kNなら、25,000Nとして計算します。
断面積をmm²で扱う場合、荷重をkNのまま計算すると結果はMPaの千分の一になってしまいます。
荷重と断面積の単位をそろえることが、計算ミスを防ぐ第一歩です。
試験成績書や材料証明書では、荷重の単位と強度の単位を読み違えないよう、見出しや注記も確認してください。
kgfを使った古い資料の読み方
古い図面や設備仕様では、荷重がkgfで記載されていることがあります。
kgfは重力単位であり、現在のSI単位系ではNを用いることが一般的です。
1kgfはおよそ9.80665Nに相当します。
たとえば1,000kgfは約9,807N、約9.81kNです。
簡易計算では10Nとして扱われることもありますが、規格値の照合や品質保証に関わる場面では正確な換算値を使うほうが安心です。
資料内にkg、kgf、N、kNが混在している場合、質量と力が混同されていないかも確認しましょう。
質量のkgを、そのまま荷重として断面積で割ることはできません。
MPaとN/mm²の関係
引張強度の表示にはMPaがよく使われますが、N/mm²と数値は同じです。
200MPaは200N/mm²と表せます。
この関係を理解しておくと、材料表の単位が異なる場合でも比較しやすくなります。
| 荷重の単位 | Nへの換算 | 計算上の扱い |
|---|---|---|
| 1N | 1N | そのまま使用 |
| 1kN | 1,000N | 1,000を掛ける |
| 1kgf | 約9.80665N | 換算後に使用 |
| 1MPa | 1N/mm² | 数値は同じ |
断面積をmm²、荷重をNで統一すれば、引張強度はN/mm²として得られます。
その値はMPaと同じ数値になるため、単位の確認を習慣にすると計算が整理しやすくなります。
引張強度の具体的な計算例
続いては引張強度の具体的な計算例を通して、公式の使い方を確認していきます。
丸棒にかかる最大荷重の計算例
直径12mmの丸棒が、引張試験で最大22,600Nの荷重に耐えたケースを考えます。
まず断面積は、πに12の二乗を掛けて4で割るため、およそ113.1mm²です。
次に最大荷重22,600Nを113.1mm²で割ると、およそ199.8N/mm²となります。
したがって、この試験片の引張強度は約200MPaです。
計算では円周率を3.14とする簡易的な方法もありますが、評価書類へ記載する数値は計算機や表計算ソフトを使い、途中で丸めないほうがよいでしょう。
丸め処理は最終結果の桁数を決める段階で行うと、数値の整合性を保ちやすくなります。
板材にかかる最大荷重の計算例
幅20mm、厚さ5mmの板材に最大35,000Nの荷重が加わった場合を見てみましょう。
断面積は20mmに5mmを掛けるため、100mm²です。
35,000Nを100mm²で割ると、引張強度は350MPaとなります。
板材に打ち抜き穴があり、最小幅が14mmまで狭くなっている場合は、20mmではなく14mmを使って有効断面積を考える必要があります。
この場合の有効断面積は70mm²となり、同じ35,000Nでも応力は500MPaになります。
穴や切欠きがある部品ほど、図面上の全体寸法ではなく、破断しやすい箇所の断面に着目することが重要です。
必要な断面積を逆算する方法
設計段階では、材料の強度が分かっている状態で、必要な断面積を逆算することがあります。
この場合は、荷重を許容応力で割って必要断面積を求めます。
必要断面積 ＝ 設計荷重 ÷ 許容応力
A ＝ P ÷ σa
たとえば設計荷重が12,000N、許容応力が120MPaなら、必要断面積は100mm²です。
丸棒にする場合は、100mm²以上となる直径を円の面積公式から逆算します。
このとき、材料表に記載された引張強度をそのまま許容応力に使うのではなく、安全率を考慮して低く設定する必要があります。
設計荷重に対して必要断面積を求める際は、最大荷重ではなく、用途に応じた許容応力を使います。
衝撃、繰返し荷重、温度変化、腐食環境がある場合は、さらに余裕を持たせる検討が欠かせません。
材料規格と試験結果の読み方
続いては材料規格と試験結果の読み方について確認していきます。
材料証明書に記載される強度値
鋼材や金属材料を購入すると、ミルシートや検査成績書が付属する場合があります。
書類には引張強さ、降伏点または耐力、伸び、絞り、化学成分などが記載されます。
引張強度は単一の数値ではなく、規格上は範囲で定められている材料もあります。
たとえばある鋼種に400MPaから510MPaという引張強さの範囲が示されている場合、すべての材料が同じ強度ではありません。
設計では最小保証値を基準に考えることが基本です。
代表値や平均値ではなく、規格が保証する下限値を見ることが安全側の判断につながります。
試験片の寸法と試験条件
引張試験の結果は、試験片の形状、標点距離、引張速度、温度などの条件によって影響を受けます。
同じ材料でも、板材用の試験片と丸棒用の試験片では、規格に沿った採取方法や寸法が異なることがあります。
また、圧延方向に対してどの向きから試験片を採取したかによって、伸びや強度に差が出る材料もあります。
試験結果を比較する際は、単に引張強度の数値を見るだけでなく、試験規格や試験条件までそろっているか確認してください。
特に品質管理の場面では、社内試験の測定方法と取引先が示す成績書の条件が一致していることが重要です。
規格値と設計値を分けて考える視点
規格値は、材料として満たすべき性能の基準です。
一方で設計値は、実際の製品や構造物で安全に使うために設定する値です。
規格で引張強度が十分に高くても、部品の形状、締結方法、応力集中、加工傷などによって、実際の耐荷重は低下することがあります。
溶接部、曲げ部、ねじ部、穴周辺は応力が集中しやすい代表的な箇所です。
材料単体の引張強度と、完成品としての耐荷重は同じ意味ではありません。
部品設計では、有限要素法による解析や実機試験も組み合わせながら、局所的な負担を把握することが求められます。
安全率と実務での確認ポイント
続いては安全率と、実務で引張強度を扱う際の確認ポイントを解説していきます。
安全率を考慮する理由
実際の製品では、計算どおりの荷重だけが加わるとは限りません。
使用者の操作、振動、衝撃、組立誤差、経年劣化などにより、想定以上の負荷が発生する可能性があります。
そのため、材料が破断する強度よりも低い応力範囲で使えるよう、安全率を設けます。
安全率は用途によって異なり、人の安全に直接関わる設備や、故障時の損害が大きい部品ほど慎重な設定が必要です。
静的荷重だけを受ける部材と、繰返し荷重を受ける部材でも、考え方は変わります。
単純な引張計算の結果を、そのまま製品の許容荷重として扱わないことが大切です。
ねじ部と接合部の有効断面積
ボルトやねじでは、外径から求めた面積ではなく、ねじ山の谷部を考慮した有効断面積を使用します。
ねじ部は軸部より断面積が小さく、引張荷重が集中しやすいためです。
また、ボルト締結体ではボルト自体の引張力だけでなく、締付け力、外力、座面の状態、被締結材の剛性も関係します。
溶接継手では、母材の引張強度だけでなく、溶接のど部断面、溶接長、欠陥の有無も確認対象です。
最も弱い断面や接合箇所を基準に評価することが、強度計算の基本となります。
部品の一部だけを高強度材料に変更しても、接合部が弱ければ全体の耐力は上がりません。
疲労と環境による強度低下
同じ荷重が繰り返し加わる場合、最大荷重が引張強度より十分に低くても、疲労破壊が起こることがあります。
回転軸、ばね、搬送装置、車両部品などでは、疲労強度の検討が特に重要です。
海水、薬品、高温、低温、紫外線などの環境も材料の性能へ影響します。
金属では腐食による断面減少、樹脂ではクリープや劣化に注意が必要でしょう。
製造工程で発生した傷、打痕、表面粗さも応力集中の要因になります。
引張強度の公式は基本となる出発点ですが、長期使用を前提とした設計では、使用条件を踏まえた追加評価が欠かせません。
引張強度の計算方法のまとめ
引張強度は、最大荷重を原断面積で割ることで求められます。
荷重をN、断面積をmm²でそろえると、計算結果はN/mm²となり、MPaと同じ数値で扱えます。
丸棒では直径から円の面積を求め、板材では幅と厚さを掛け合わせることが基本です。
パイプ、ねじ部、穴あき部品では、実際に荷重を受ける有効断面積を正しく見極める必要があります。
引張強度の計算では、単位の統一と最小断面の確認が特に重要です。
さらに実務では、降伏強さ、安全率、繰返し荷重、腐食、接合部の状態まで考慮しなければなりません。
基本公式を正しく使いながら、材料単体の強度と製品全体の安全性を分けて検討することが、信頼できる設計や品質管理につながります。
